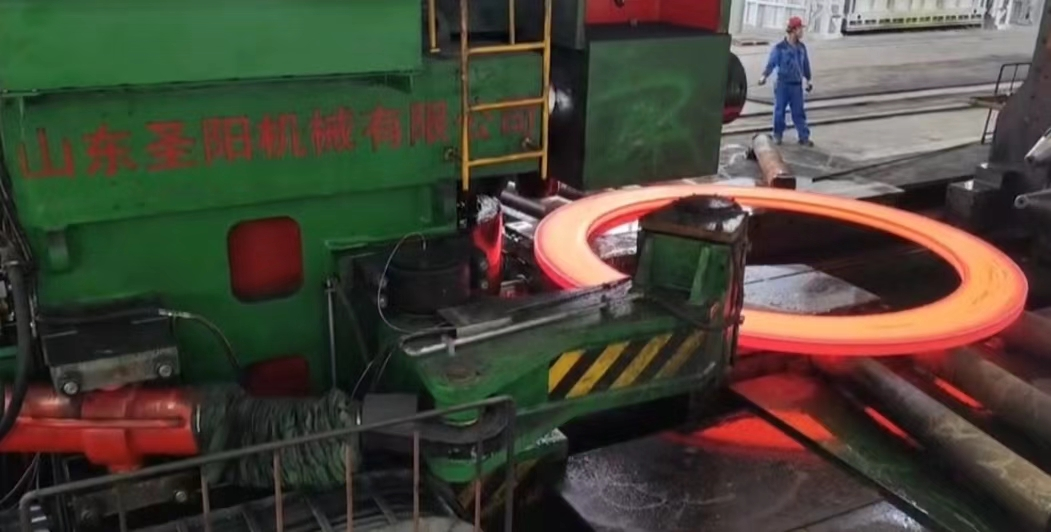

Кольцепрокатный станок состоит из основного и стержневого роликов для прокатки в направлении толщины стенки, конического ролика для прокатки в направлении высоты, обхватывающего ролика для формовки кольца, ролика для измерения наружного диаметра кольца и поддерживающих роликов. сварная конструкция
1. Компоненты конусного вала: состоит из конусного вала, редуктора конусного вала, осевой рамы, осевого цилиндра качения, балансировочного цилиндра, цилиндра последователя, осевого двигателя постоянного тока и т.д.
2. Конусный ролик обладает хорошей герметичностью, благодаря чему охлаждающая вода не попадает внутрь конусного ролика, а смазочное масло внутри конусного ролика не вытекает наружу.
3. Направляющая конического роликового ползуна оснащена регулируемой направляющей для облегчения регулировки зазора между направляющими. После износа направляющих рельсов рама может быть отрегулирована с помощью регулировочных болтов. Яма состоит из главного двигателя, редуктора и т.д.
4. Конусный ролик и вал конусного ролика имеют общую конструкцию, проходят общую термическую обработку 42CrMo, а часть конуса покрыта толстым сплавом Stellite (т.е. кобальт-хром-вольфрамовым сплавом). Этот сплав обладает превосходными свойствами износостойкости, коррозионной стойкости и стойкости к высокотемпературному окислению.
8 Оснащен водяным пистолетом высокого давления для удаления оксидного налета, направление воды под высоким давлением можно регулировать на операционном столе для удаления оксидного налета (насос для воды высокого давления предоставляется пользователем), что эффективно решает проблему ручного удержания распылителя для удаления оксидного налета и улучшает условия труда работников.
5 Измерительный механизм: он использует механическое измерительное устройство, которое больше подходит для измерения колец специальной формы.
6. Смазка: Для смазки используются ручные и электрические сухие масляные насосы, а некоторые места заполняются маслом вручную. Кроме того, для главного редуктора и конического роликового редуктора используется принудительная смазка в масляной ванне.
Кроме того, для главного редуктора и конического роликового редуктора используется принудительная смазка в масляной ванне.
7 Охлаждающая вода: Охлаждающая вода поступает в валок, основной валок, стержневой валок, верхний конусный валок, нижний конусный валок и удерживающий валок. Расход охлаждающей воды можно регулировать индивидуально с помощью ручных клапанов в трубопроводе.
